Exame Resolvido de Física da 10ª Classe do ano 2010 – 2a Época
1. A tabela seguinte corresponde a um ponto material em movimento rectilíneo.
| t(s) | 0 | A | 30 | 45 |
| v(m/s) | 4 | 4 | 4 | 4 |
| S(m) | 0 | 60 | B | 180 |
a) Classifique o movimento do ponto material.
b) Represente o gráfico sxt para este caso.
c) Calcule os valores indicados pelas letras A e B.
Resolução
a) Classifique o movimento do ponto material.
O movimento realizado pelo ponto material é o Movimento Rectilíneo Uniforme (MRU), pois a velocidade é constante (não varia) em todo o percurso.

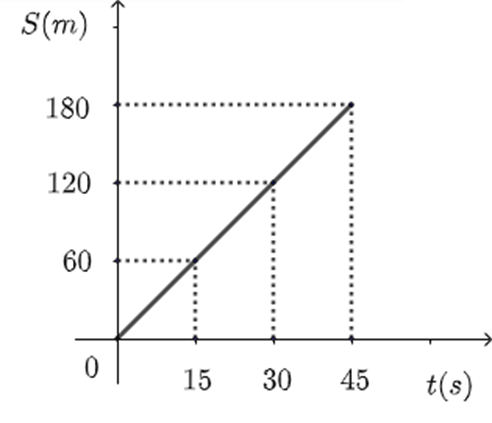

b) O gráfico sxt:

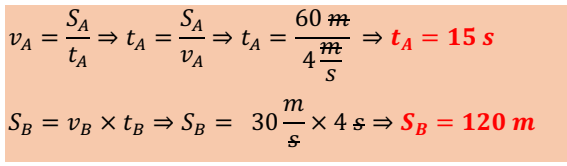

c) Calcule os valores indicados pelas letras A e B.
A letra A está na linha do tempo, logo, a unidade de A é segundo.
O coeficiente B, esta na linha do espaço, consequentemente a sua unidade é metro.
De antemão, vale ressaltar que o valor da velocidade é constante e igual a 4 m/s.
Leia Sobre: Movimento Rectilíneo Uniforme (MRU)

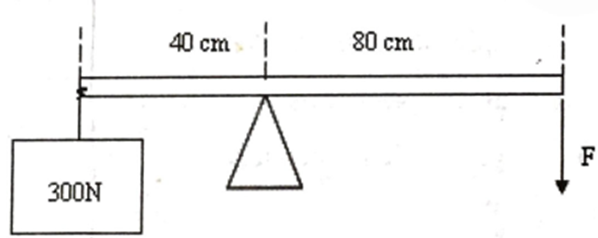

2. A figura representa uma alavanca.
a) De que tipo de alavanca se trata?
b) Determine o valor de F se o conjunto esta em equilíbrio.
Resolução
a) De que tipo de alavanca se trata?
Umas das formas de verificar o tipo de alavanca, simplesmente olhamos para o meio, e vem-se que no meio tem um ponto de apoio (fulcro), dessa feita, é uma alavanca interfixa.

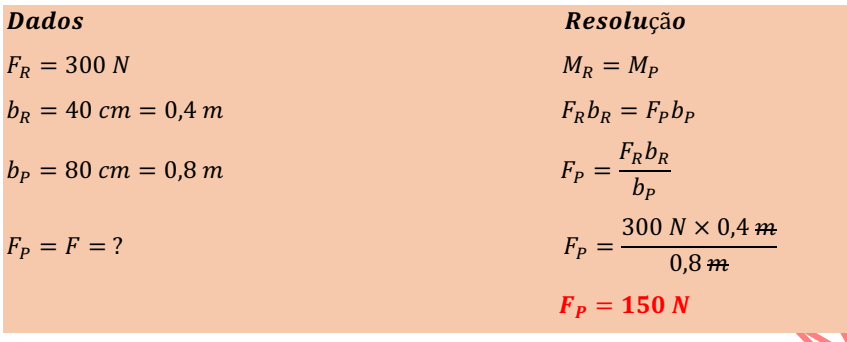

b) Determine o valor de F se o conjunto esta em equilíbrio.
Uma vez estando o conjunto em equilíbrio, o Momento de Força Resistente, desse ser igual ao Momento de Força Potente. (MR = MP). Sendo Momento de Força expressa por: M = F x b.

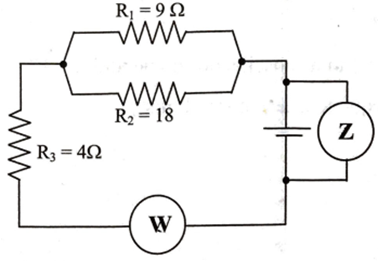

3. A figura representa um circuito eléctrico. A intensidade da corrente que atravessa a resistência R3 é de 4 A. Calcule:
a) A resistência total do circuito.
b) O valor indicado pelo instrumento “W’.
c) O valor indicado pelo instrumento “Z’.
Resolução
a) A resistência total do circuito.
Para resolvermos, primeiro vamos calcular as a resistência equivalente das resistências que estão associadas em paralelo (R1 e R2).
- Por termos apenas duas resistências em paralelo, podemos recorrer a equação:
Agora vamos somar a Resistência em Série R3, com a resultante em paralelo RP:
RT = R3 + RP
RT = 4Ω + 6 Ω
RT = 10 Ω
b) O valor indicado pelo instrumento “W’.
Antes de calcularmos o valor indicado pelo instrumento W, deve-se antes identificar que instrumento é, repare que o instrumento W está conectado em série, o instrumento conectado em série num circuito eléctrico, chama-se de Amperímetro, logo, podemos afirmar que o instrumento W, é Amperímetro. E o Amperímetro mede corrente eléctrica (I), então o valor a calcular será a intensidade da corrente total (IT).
Então recorrendo as leis das correntes e tensões nos circuitos eléctricos, diz-se que a corrente numa associação em série é igual em todas as resistências, consequentemente igual a corrente total, de notar que na resistência em serie R3, circula uma corrente de 4 A, dessa feita, pode-se dizer que a corrente total é igual a 4 A, consequentemente o valor indicado pelo instrumento W corresponde a 4 A.
c) O valor indicado pelo instrumento “Z’.
Analogamente, no que se disse na alínea anterior (b), o instrumento Z, esta conectado em paralelo, directamente na fonte, logo, deve-se calcular o valor da tensão total (UT) da fonte.
De antemão: RT = 10 Ω e IT = 4 A
UT = RT x IT
UT = 10 Ω x 4 A
UT = 40 V
4. Assinale com “V” as afirmações que são verdadeiras, e com “F” as que são falsas.
A. A energia não pode ser criada nem destruída mas sim transformada. V
B. A energia que um corpo possui devido a sua posição em relação ao solo é chamada energia cinética. F
C. A energia que um corpo possui devido a sua posição em relação ao solo é chamada energia potencial. V
D. A energia que um corpo possui devido o seu movimento é chamada energia cinética. V
Resolução
Vamos analisar e justificar cada uma das afirmações:
A. A energia não pode ser criada nem destruída, mas sim transformada. Verdadeira (V)
Esta é a lei da conservação da energia, um princípio fundamental da física. Ela afirma que a energia total de um sistema isolado permanece constante; pode mudar de forma (por exemplo, de cinética para térmica), mas não pode ser criada nem destruída.
B. A energia que um corpo possui devido a sua posição em relação ao solo é chamada energia cinética. Falsa (F)
A energia que um corpo possui devido à sua posição é chamada de energia potencial gravitacional, não cinética. A energia cinética está relacionada ao movimento do corpo.
C. A energia que um corpo possui devido a sua posição em relação ao solo é chamada energia potencial. Verdadeira (V)
Correcto! Essa energia armazenada, por estar em determinada altura, é chamada de energia potencial gravitacional. Quanto maior a altura e a massa do corpo, maior essa energia.
D. A energia que um corpo possui devido ao seu movimento é chamada energia cinética.
Verdadeira (V)
Exactamente. A energia cinética depende da massa e da velocidade do corpo. Quanto maior a velocidade, maior a energia cinética.

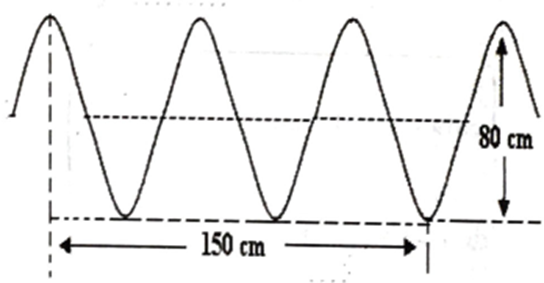

5. A figura abaixo representa um trecho de uma onda cujo período de propagação é de 4 segundos.

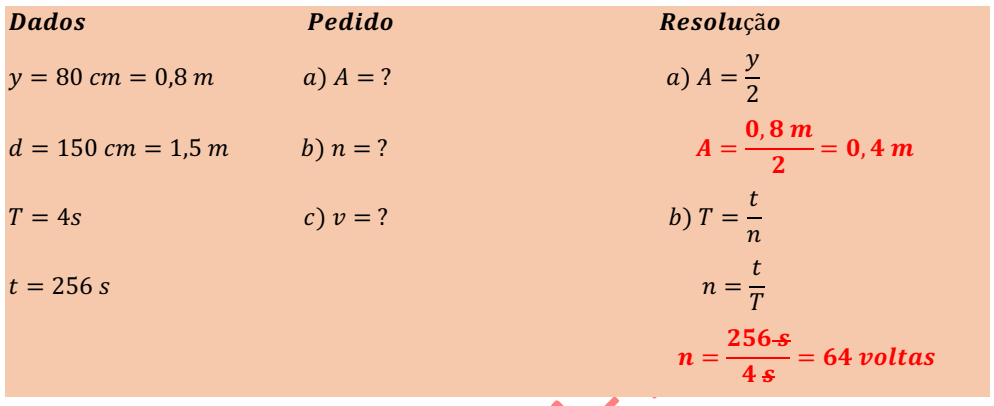

a) Qual é o valor da amplitude?
b) Quantas oscilações cada ponto desta onda realiza em 256 segundos?
c) Calcule a velocidade de propagação da onda?

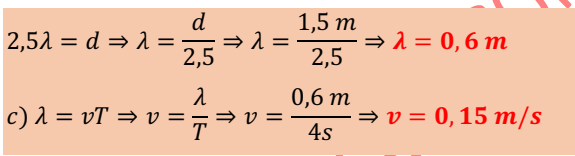

Entre as extremidades da onda, de distância 150 cm, a onda realizou 2,5 voltas, portanto, fica:

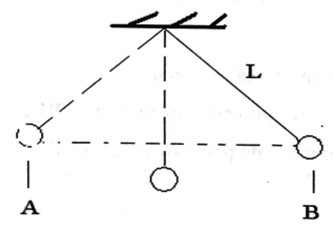

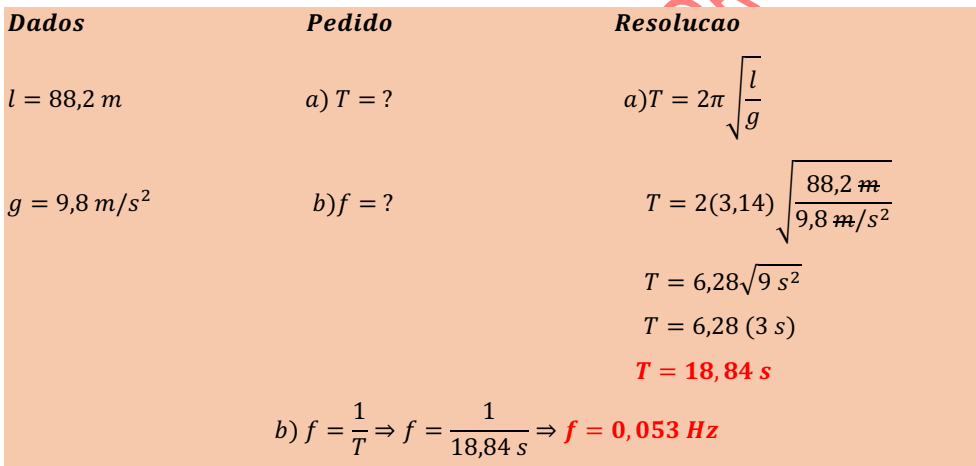

6. O pêndulo de comprimento L = 88,2 m, oscila entre duas posições extremas A e B, como ilustra a figura. Calcule:
a) O período das oscilações do pêndulo.
b) A frequência (use g = 9,8 m/s2).
